最近不少朋友留言問卡車上的柴油機也有頂置凸輪軸了?頂置凸輪軸不是不需要調整氣門間隙么?
對于發動機來說，其配氣機構是按照發動機的工作循環和發火次序，定時實現換氣，達到進氣盡可能充分，排氣盡可能干凈的目的，這樣在各種工況下保持最佳的充氣效率，最佳的性能。

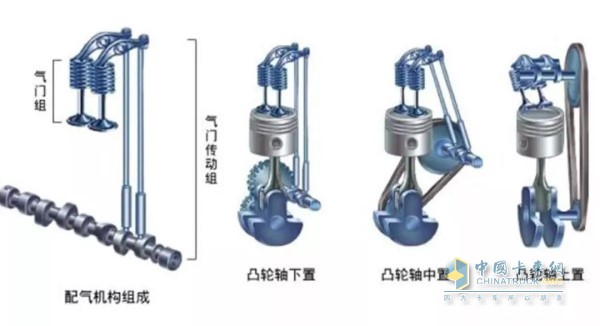

配氣機構組成
配氣機構按照氣門布置形式可以分為氣門頂置式和氣門側置式，目前絕大多數市場主流車用柴油機都采用了氣門頂置式。按照凸輪軸位置不同，又可以分為下置，中置和頂置。
凸輪軸下置是指凸輪軸布置在缸體的下部曲軸箱內，優點是凸輪軸離曲軸近，可以用一對齒輪傳動，機構簡單，缺點是零件多，氣門驅動機構復雜，配氣機構噪音大。之前教科書上都會順帶提上一句，一般多用于卡車客車等。
凸輪軸頂置的是指凸輪軸布置在缸蓋上。其驅動氣門所需的零部件數目最少。適用于高轉速發動機。

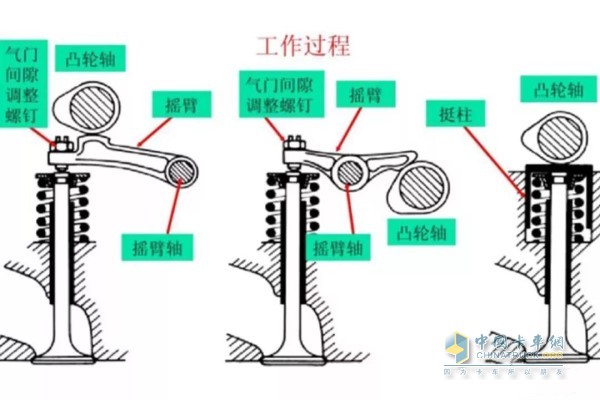

凸輪軸頂置工作過程
其中凸輪軸頂置的發動機又可以分為通過搖臂驅動結構和直接驅動氣門。
大家都熟知的家用轎車不少都是直接驅動的，但是目前國內主流的重型柴油機都還是通過搖臂來驅動氣門開合的。
而隨著技術的發展，其實國內重型柴油機早已不是當初冒著黑煙噪音巨大的印象了，不少發動機也采用了頂置式凸輪軸四氣門的配氣機構。
例如聯合卡車上配備的玉柴6K系列發動機就采用了頂置式單凸輪軸四氣門配氣機構，配氣機構剛度大，噪音小;
而目前市場上非常熱銷的錫柴6DM2的11L奧威發動機也是采用的頂置式單凸輪軸四氣門配氣機構。

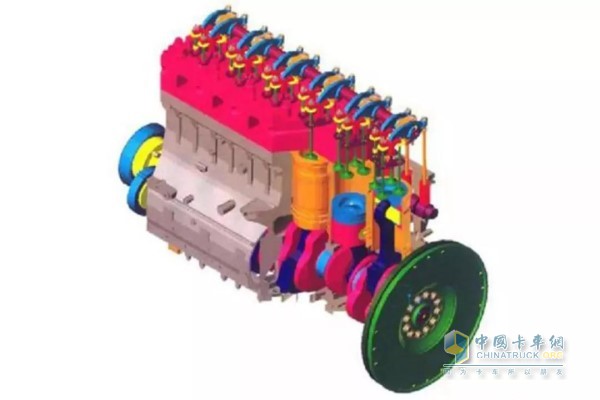

頂置式單凸輪軸四氣門配氣機構

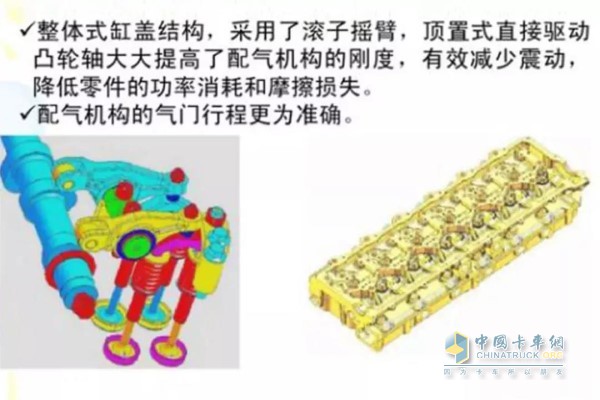

重汽MC11系列發動機，采用整體式缸蓋，采用了滾子搖臂，頂置式直接驅動凸輪軸，大大提高了配氣機構的剛度，有效減少震動，同時降低零件的功率消耗和摩擦損失。
福田歐曼的康明斯ISG，以及東風天龍和天龍旗艦及柳汽乘龍配備的康明斯ISZ發動機 都采用單頂置式凸輪軸。
單頂置式凸輪軸發動機
當然也有一些柴油機還沒采用頂置式凸輪軸，例如濰柴的WP12，以及東風天龍配備的dCi雷諾發動機，東風dci 采用凸輪軸下置，位于排氣側，通過滾輪挺柱、推桿，搖臂、氣門軛驅動兩個同名氣門。
不過不管是頂置還是下置，目前國內主流的重型柴油機氣門間隙都還是需要定期檢查調整的，雖然都是頂置凸輪軸，驅動氣門的形式跟直接驅動的汽油機還是有區別的。
