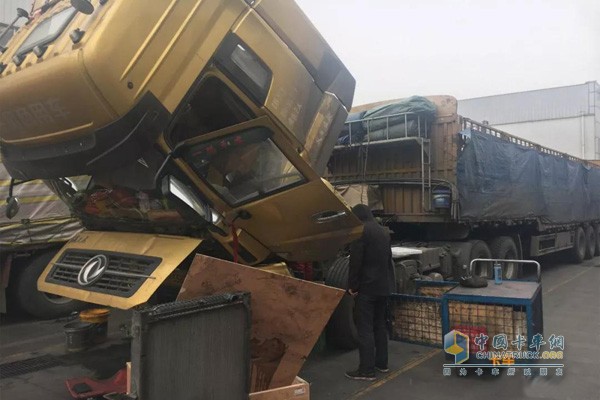

發動機檢修一輛車行駛里程15萬公里。故障為發動機無力，故障指示燈(STOP)點亮，儀表顯示：油軌泄壓閥打開，發動機最高轉速1850rpm。利用診斷儀讀取的故障代碼為：PRV閥打開。
讀取車輛怠速和高速數據流：

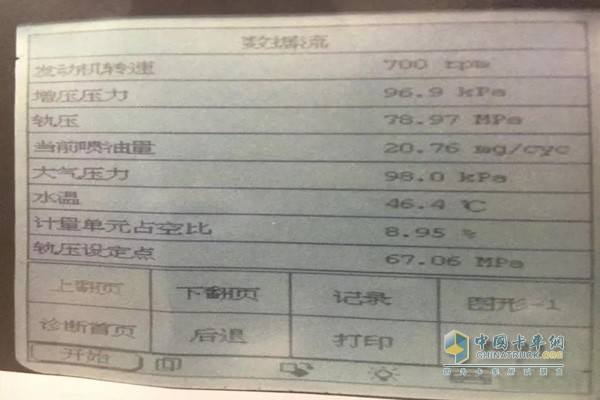

讀取怠速數據流（怠速）

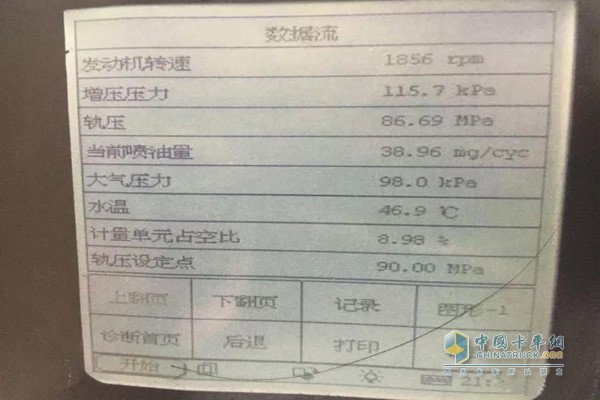

讀取怠速數據流（高速）
故障原因分析及故障排除過程：
根據儀表和診斷儀顯示的相關數據信息，然后對車主近期的使用情況進行了了解，得知之前在高速公路上加過劣質柴油，換過3只噴油器。根據數據流提供的信息首先對噴油器進行斷缸測試，發現無異常。低壓油路也已經進行了檢查無空氣和堵塞現象。
油路檢查
檢查高壓油泵回油閥未發現發卡或堵塞，檢查回油管路無彎折，無堵塞，但是回油溫度很高。拆檢共軌管回油接頭，啟動發動機發現大量的燃油從減壓閥出口流出。

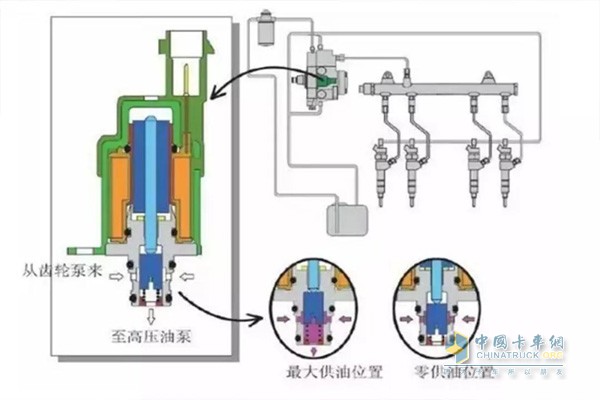

從以上的數據和現象來分析，故障點應在高壓油泵的進油控制上。高壓油泵上的電控燃油計量單元是共軌系統中重要的執行器，其作用是控制進入共軌管的燃油量。

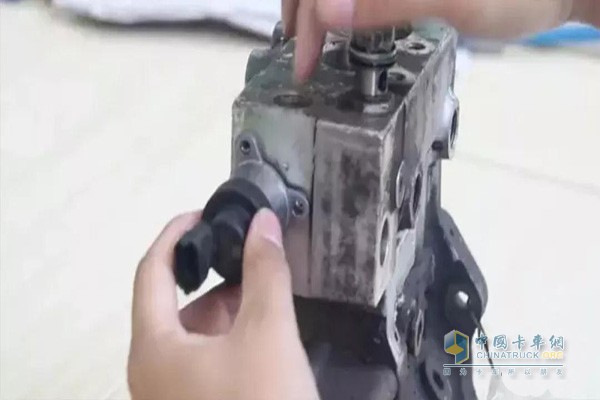

檢查高壓油泵
EECU從軌壓傳感器獲取當前的軌壓信號，并與設定軌壓值進行比較來調整計量單元的占空比，從而起到使軌壓根據發動機的負荷要求，快速調整并穩定在設定軌壓的作用。但該故障車輛未報有關計量單元線路的故障代碼。所以分析該故障點可能在計量單元本身。

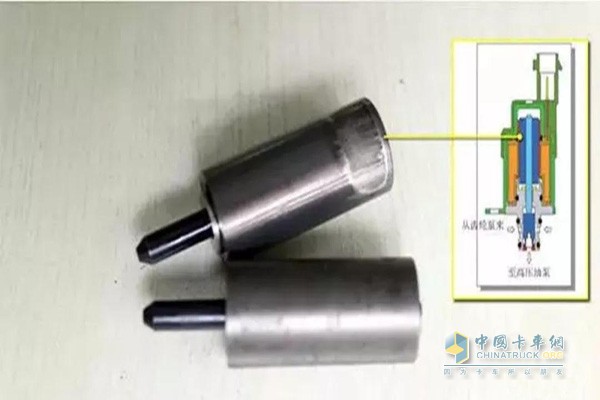

計量單元
故障點1：計量單元前端0型圈密封圈密封不良，導致燃油不流經閥芯直接進入高壓油泵;
故障點2：計量單元閥芯卡滯，不能切斷進人油泵的燃油，喪失調節油量的功能。
高壓油泵
拆檢該燃油計量閥發現0型密封圈完好，但閥芯銹蝕嚴重。通電實驗表明燃油計量閥閥芯無動作，于是斷定故障點為計量閥閥芯銹蝕卡滯，造成供油系統供油量無法調節，從而使PRV閥打開的故障。更換燃油計量閥后試車，故障排除。
總結：
現在電控發動機對燃油質量的要求非常高，該車運行一年多，行使十幾萬公里，頻繁加注不合格的燃油，燃油箱也沒有定期清潔，燃油中的雜質及水份對燃油計量閥造成了故障隱患。
